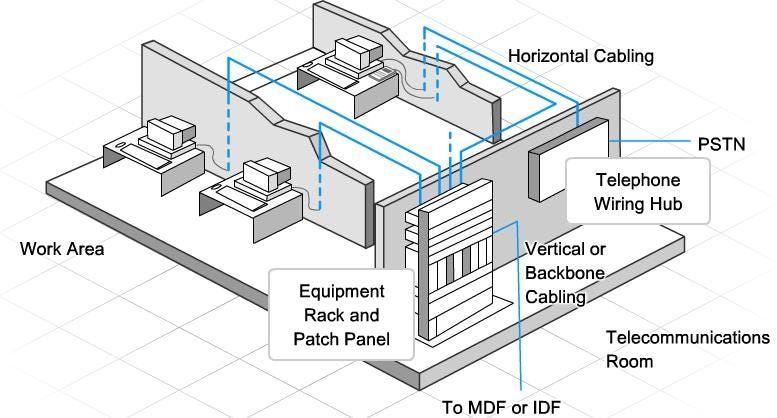

Planta residencial com pontos Ethernet ligados em estrela a um rack central.

Cabeamento estruturado residencial: como planejar pontos e rack

Por Equipe Ybytu••5 min de leitura
Planeje topologia em estrela, pontos, conduítes, Cat 6 ou Cat 6A, PoE, patch panel, identificação e testes antes da obra.

O melhor momento para decidir o cabeamento é antes de fechar paredes e forros. Um projeto residencial não precisa imitar um data center, mas deve prever caminhos, pontos e manutenção sem depender de emendas ocultas.

Wi-Fi e Ethernet se complementam. Cabo atende equipamentos fixos e leva backhaul até pontos de acesso; o Wi-Fi oferece mobilidade.

1. Levante as necessidades por ambiente

Faça uma planta e marque onde podem existir:

  • televisão, console e receptor;
  • desktop, estação de trabalho e telefone IP;
  • impressora e NAS;
  • câmeras e controle de acesso;
  • pontos de acesso Wi-Fi;
  • automação e painéis;
  • equipamentos futuros.

Considere a posição real dos móveis e a altura das tomadas. Um ponto atrás de armário planejado pode ficar inutilizável.

Instale mais de uma tomada em locais de concentração. Um pequeno switch na sala pode funcionar, mas uma porta dedicada por equipamento facilita segmentação, PoE e diagnóstico.

2. Use topologia em estrela

Cada cabo horizontal deve sair do ponto central e chegar a uma tomada. No rack, ele termina em patch panel; no ambiente, em keystone.

Essa topologia permite testar, identificar e trocar a porta do switch sem alterar a instalação. Evite derivações e emendas dentro da parede.

Escolha o ponto central considerando:

  • acesso para manutenção;
  • ventilação e energia;
  • proteção contra água e calor;
  • distância até os pontos;
  • entrada do provedor;
  • estrutura capaz de suportar o rack.

O guia como montar um rack de rede residencial detalha a organização dos equipamentos.

3. Reserve conduítes e caminhos

Conduíte bem dimensionado e caixas de passagem acessíveis valem mais que instalar a categoria mais cara em um caminho impossível de manter.

Preveja:

  • folga para novos cabos;
  • curvas suaves;
  • guia de passagem;
  • caixas acessíveis;
  • separação da energia conforme a norma local;
  • rota alternativa para pontos críticos;
  • identificação nas duas pontas.

Não misture cabos de dados e energia no mesmo caminho sem projeto permitido pelas normas aplicáveis. Cruzamentos, proximidade e barreiras devem ser definidos por profissional qualificado.

4. Escolha categoria e componentes como um sistema

Cat 6 costuma atender aplicações Gigabit e pode suportar taxas superiores dentro dos limites previstos pelo padrão e pela instalação. Cat 6A foi projetado para 10 Gigabit em canal de até 100 metros, mas é mais espesso e exige mais espaço e cuidado de terminação.

A decisão deve considerar:

  • velocidade necessária durante a vida da instalação;
  • distância;
  • densidade de cabos;
  • PoE;
  • espaço em conduítes;
  • custo de conectores, patch panel e testes;
  • capacidade real dos equipamentos.

A categoria do canal é limitada pelo conjunto. Cabo Cat 6A com keystone ou patch cord inferior não forma automaticamente um canal Cat 6A.

Evite cabo CCA, feito com alumínio cobreado, quando a instalação exige condutor de cobre compatível com os padrões. Resistência maior afeta perda e alimentação PoE.

5. Respeite enlace permanente e canal

O enlace permanente normalmente considera até 90 metros de cabo fixo. O canal chega a 100 metros incluindo patch cords e conexões previstas.

Não use todo o limite no desenho sem considerar rota, subida, descida e folga de terminação. Um trajeto aparentemente curto na planta pode aumentar bastante na obra.

Para distâncias maiores, ligação entre edifícios ou ambiente com risco elétrico, fibra pode ser mais adequada. Interligar prédios por cobre exige análise de aterramento, surtos e normas.

6. Planeje pontos de acesso e PoE

Leve cabo até posições altas e abertas onde os APs possam cobrir o ambiente. A localização do rack ou da fibra raramente é a melhor posição do rádio.

PoE reduz a necessidade de tomada no teto, mas exige:

  • switch ou injetor no padrão correto;
  • orçamento de potência suficiente;
  • cabo e conectores compatíveis;
  • avaliação térmica de feixes;
  • proteção e instalação conforme normas locais.

Não escolha a posição do AP apenas pela facilidade de puxar cabo. Cobertura e capacidade devem ser confirmadas por levantamento e testes.

7. Separe redes no projeto lógico

O cabo é a base física; VLAN e firewall definem separação lógica. Planeje se haverá redes para:

  • usuários principais;
  • visitantes;
  • IoT;
  • câmeras;
  • administração.

Todos os switches e APs do caminho precisam suportar a configuração desejada. Uma tomada não pertence permanentemente a uma VLAN: a porta do switch pode ser reconfigurada e deve estar documentada.

8. Termine, identifique e teste

Use cabo sólido no enlace fixo e patch cords flexíveis nas conexões. Preserve a torção dos pares, o raio de curva e a força máxima de tração indicada pelo fabricante.

Identifique cada ponta, por exemplo SALA-TV-01, e registre patch panel, porta do switch e ambiente.

Um testador de continuidade encontra erros básicos. Para comprovar a categoria contratada, solicite certificação do enlace com relatório. Negociação de 1 Gb/s ou um teste de velocidade não mede toda a margem elétrica do cabeamento.

Se um enlace existente precisar ser prolongado, consulte o guia como estender um cabo Ethernet antes de escolher acoplador, keystone ou substituição completa.

9. Considere segurança da obra

O revestimento do cabo precisa ser adequado ao local de instalação e às exigências de reação ao fogo. Forros, shafts e rotas de fuga podem ter requisitos específicos.

Perfuração, passagem junto a circuitos, aterramento e fixação exigem procedimentos de segurança. Desligue circuitos quando aplicável e use profissionais habilitados para instalações elétricas e estruturais.

Checklist de projeto

  • planta com pontos e móveis;
  • topologia em estrela;
  • rack acessível e ventilado;
  • conduítes com expansão;
  • separação de energia definida;
  • categoria escolhida para o canal completo;
  • distância calculada pela rota real;
  • APs posicionados por cobertura;
  • PoE dimensionado;
  • pontos e portas identificados;
  • testes e relatórios arquivados;
  • cabos de reserva previstos.
