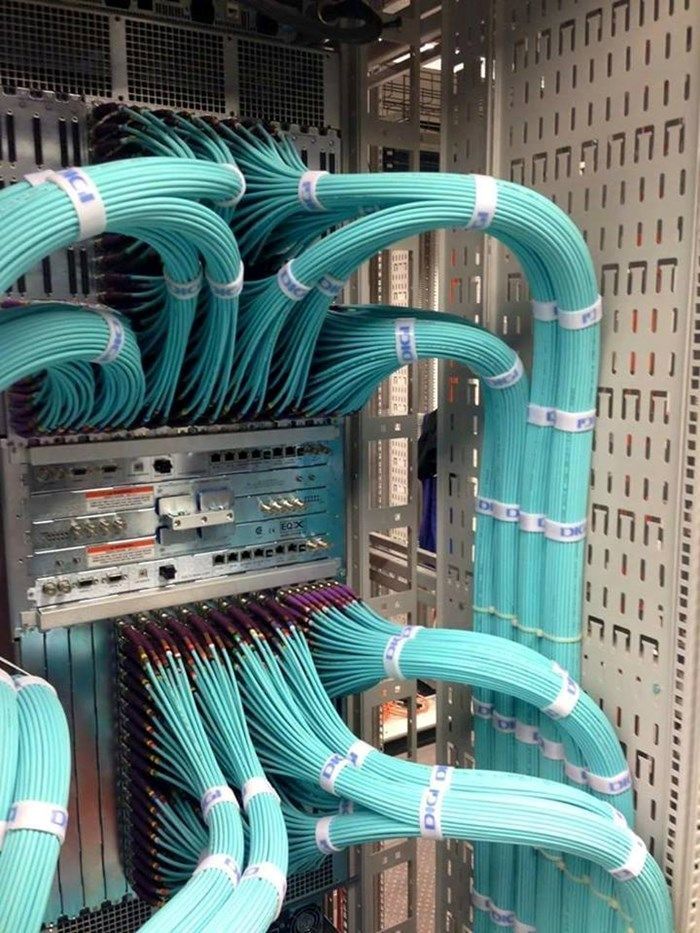

Rack de rede organizado com patch panel, switch, etiquetas e cabos guiados pelas laterais.

Organização de cabos: identificação, segurança e manutenção

Por Equipe Ybytu••4 min de leitura
Organize cabos de rede e energia com etiquetas, rotas, folga, raio de curvatura e documentação para reduzir erros de manutenção.

Organizar cabos reduz o risco de desconectar o equipamento errado e acelera diagnóstico. O objetivo não é apenas aparência: rotas previsíveis, etiquetas e documentação ajudam a manter conectores, ventilação e alimentação elétrica sob controle.

Planeje antes de desconectar

Faça uma mudança em janela apropriada e registre o estado atual:

  • fotos frontais e traseiras;
  • origem e destino de cada enlace;
  • porta do patch panel e do switch;
  • VLAN ou função, quando aplicável;
  • equipamentos que não podem ser desligados;
  • configuração e contato de recuperação.

Se não houver documentação, etiquete enquanto rastreia. Não retire todos os cabos para descobrir depois onde estavam.

Use um padrão de identificação

A etiqueta deve existir nas duas pontas e identificar algo durável, como sala, tomada, patch panel e porta. Cor pode ajudar visualmente, mas não deve ser a única fonte de verdade.

Um formato possível é:

ORIGEM-PORTA -> DESTINO-PORTA
PP01-12 -> SW01-08

Mantenha a planilha ou diagrama atualizado após cada mudança.

Organize por função e caminho

Use organizadores horizontais e verticais para que patch cords não atravessem ventiladores, puxadores ou frentes de equipamentos. Preserve acesso a portas, fontes e módulos substituíveis.

Escolha comprimentos que permitam a rota sem grande excesso. Uma pequena folga de serviço ajuda na manutenção; bobinas apertadas e volume desnecessário dificultam inspeção.

Respeite curvatura e tração

Cabos de cobre e fibra têm raio mínimo de curvatura e limite de tração. Dobras fechadas, esmagamento e abraçadeiras apertadas podem alterar o desempenho ou danificar a fibra.

Prefira velcro reutilizável para feixes que mudam. Se usar abraçadeira plástica, não deforme a capa. Consulte a especificação do cabo, pois não existe uma distância universal entre amarrações para todos os cenários.

Separe dados e energia com segurança

Cabos de telecomunicações e condutores de energia devem seguir rotas, separações e métodos permitidos pelas normas aplicáveis. Quando precisarem cruzar, uma interseção curta costuma ser preferível a longos trechos paralelos, mas o projeto deve respeitar instalação, tensão e proteção locais.

Não coloque régua de energia, fontes ou extensões dentro de caixa improvisada sem ventilação e classificação adequada. Não passe cabo de energia embutido ou por conduíte de dados sem avaliação técnica. Alterações em circuitos fixos devem ser feitas por profissional habilitado.

Ventilação não é resolvida apenas pelos cabos

Remover obstruções ajuda, mas travamentos não devem ser atribuídos ao calor sem medir temperatura, fluxo de ar, carga e estado do equipamento. Mantenha entradas e saídas livres e siga as folgas do fabricante.

Poeira, filtros saturados, ventiladores com falha e temperatura ambiente também precisam ser verificados.

Teste depois da mudança

Reconecte por grupos e valide:

  1. link e velocidade negociada;
  2. VLAN e endereço recebido;
  3. acesso aos serviços esperados;
  4. alimentação PoE, quando usada;
  5. erros de interface e perda;
  6. correspondência entre etiqueta e documentação.

Um testador de continuidade identifica pares e mapa básico; certificação de cabeamento exige equipamento e procedimento específicos.

Mesa e televisão

Em áreas domésticas, use canaletas e suportes apropriados ao tipo de cabo e à superfície. Deixe conectores acessíveis, evite compressão por móveis e mantenha fontes com ventilação.

Não esconda extensões em material combustível nem crie emendas improvisadas. Organização deve aumentar segurança, não apenas ocultar o conjunto.

Manutenção contínua

  • remova cabos desconectados após confirmar que não são reserva documentada;
  • atualize etiquetas danificadas;
  • registre alterações no momento em que ocorrem;
  • inspecione curvatura, tração, calor e poeira;
  • mantenha alguns patch cords testados para reposição.

Resumo

Boa organização combina identificação, rotas, folga, raio de curvatura, ventilação e segurança elétrica. Cores ajudam, mas etiquetas e documentação sustentam a manutenção.

Antes de reorganizar, registre o estado. Depois, valide enlace por enlace e atualize o diagrama. O ganho real é reduzir erro e tempo de recuperação sem criar risco físico ou elétrico.
