Como estender um cabo Ethernet sem perder estabilidade

Por Equipe Ybytu••5 min de leitura
Compare acoplador, keystone, patch panel e novo enlace, respeitando categoria, distância, PoE e testes de rede.

Um cabo Ethernet curto pode ser prolongado, mas cada conexão adicionada vira um ponto físico que precisa manter contato, geometria dos pares e categoria. Em instalação permanente, a solução mais previsível costuma ser substituir o enlace ou terminá-lo em componentes próprios para cabeamento estruturado.

Torcer fios, soldar condutores ou usar conectores improvisados pode até acender o link, mas não demonstra que o enlace suporta a velocidade, a distância e a alimentação PoE esperadas.

Entenda os dois limites de distância

Em cabeamento de cobre de par trançado, dois valores aparecem com frequência:

  • enlace permanente: até 90 metros de cabo instalado entre terminações fixas;
  • canal: até 100 metros, incluindo o enlace permanente, patch cords e conexões previstas pelo padrão.

Esses números não significam que qualquer soma de cabos e adaptadores funcionará até exatamente 100 metros. Categoria, qualidade das terminações, temperatura, agrupamento, interferência e aplicação influenciam o resultado.

Para 2,5 e 5 Gigabit Ethernet, a Ethernet Alliance registra operação sobre até 100 metros de Cat 5e ou superior em condições compatíveis com o padrão. Isso não transforma um cabo danificado ou uma emenda fora de especificação em enlace válido.

Opção 1: substituir por um cabo inteiro

Quando o caminho está acessível, um novo cabo do comprimento correto elimina uma conexão intermediária. É a melhor escolha para:

  • instalação dentro de eletroduto ou forro;
  • uplink de ponto de acesso;
  • câmera ou telefone alimentado por PoE;
  • ligação crítica entre rack e tomada;
  • enlaces próximos do limite de distância.

Em cabeamento fixo, use cabo de condutor sólido apropriado ao ambiente e termine em keystones ou patch panel. Para ligar equipamentos e tomadas, use patch cords flexíveis de condutor multifilar.

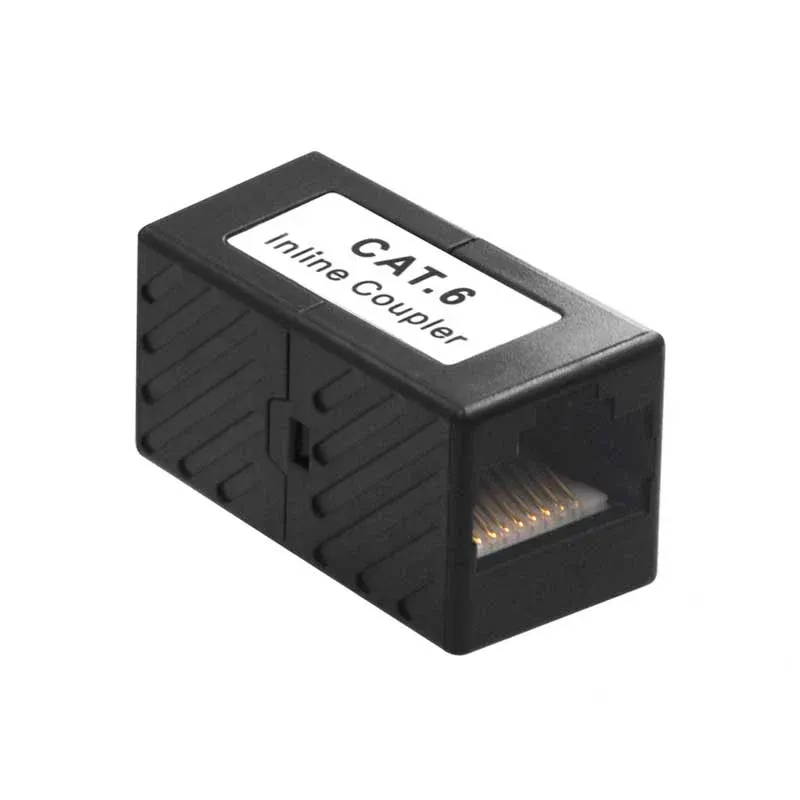

Opção 2: acoplador RJ45

Um acoplador fêmea-fêmea permite unir dois patch cords prontos. Ele é útil para uma extensão curta, acessível e protegida contra tração.

Escolha um acoplador da mesma categoria do enlace ou superior e confirme suporte à aplicação e ao PoE usado. A categoria final é limitada pelo componente mais fraco. Um adaptador marcado como Cat 6 não melhora cabos Cat 5e nem corrige terminações ruins.

Evite esconder o acoplador dentro de parede ou conduíte. Se houver falha, ele precisa permanecer acessível para inspeção e substituição.

Opção 3: keystone e tomada

Para transformar um cabo instalado em ponto fixo, termine cada ponta em keystone compatível e use um patch cord entre a tomada e o equipamento. Essa organização reduz movimento sobre o cabo sólido e facilita identificação e manutenção.

Siga o diagrama do fabricante. T568A e T568B são esquemas de pinagem; ambos podem funcionar quando o mesmo esquema é usado nas duas pontas. O importante é preservar os pares e desfazer o mínimo possível da torção junto ao conector.

Não escolha a pinagem pela cor vista em outro cabo sem conferir o padrão completo. Um enlace pode apresentar continuidade e ainda ter pares divididos, causando perda de desempenho.

Opção 4: patch panel

Quando vários cabos chegam a um ponto central, o patch panel oferece terminações fixas, identificação e redistribuição por patch cords. Ele não aumenta a velocidade, mas melhora manutenção e reduz a manipulação direta do cabo horizontal.

Use ferramenta e procedimento indicados para o componente. Keystone, patch panel, cabo e patch cords precisam formar um canal compatível com a categoria desejada.

O que evitar

  • emenda com fios torcidos, fita ou solda;
  • conectores sem especificação conhecida;
  • cabo de alumínio cobreado, conhecido como CCA, em lugar de cobre sólido quando a aplicação exige cabeamento normalizado;
  • esmagamento por portas, móveis ou abraçadeiras apertadas;
  • curvas menores que o raio indicado pelo fabricante;
  • passagem no mesmo eletroduto da energia sem projeto permitido pela norma local;
  • conexões escondidas e inacessíveis;
  • mistura de blindagem sem aterramento e equipotencialização planejados.

Separação de cabos de energia, método de instalação e classificação de reação ao fogo dependem das normas elétricas e de construção aplicáveis. Em obra, consulte profissional qualificado.

Atenção especial ao PoE

Power over Ethernet transporta dados e energia pelo mesmo cabeamento. Resistência elevada, conector ruim e agrupamento podem aumentar aquecimento e queda de tensão.

Confirme:

  • padrão PoE do injetor ou switch e do dispositivo;
  • potência necessária no equipamento final;
  • categoria e bitola do cabo;
  • compatibilidade dos conectores;
  • quantidade de cabos agrupados e condições térmicas;
  • limites de instalação locais.

O programa de certificação PoE da Ethernet Alliance cobre interoperabilidade de equipamentos; o cabeamento ainda precisa atender aos padrões e às regras de segurança da instalação.

Como testar depois da extensão

Um testador simples de continuidade identifica abertura, curto, inversão e alguns erros de pares. Ele não certifica desempenho de frequência, perda de inserção, diafonia ou margem do enlace.

Faça três níveis de verificação:

  1. inspeção: conector, trava, tração, raio de curva e identificação;
  2. mapeamento: continuidade e ordem dos pares;
  3. desempenho: negociação da porta, erros, retransmissões e transferência real.

Para instalação contratada ou crítica, peça relatório de certificação do enlace permanente na categoria especificada. O fato de a porta negociar 1 Gb/s não comprova que o canal manterá desempenho sob todas as condições.

Escolha rápida

  • Patch cord ficou curto: use outro patch cord inteiro ou acoplador acessível;
  • cabo fixo chega a uma sala: use keystone e tomada;
  • vários enlaces chegam ao rack: use patch panel;
  • cabo danificado ou perto do limite: substitua o enlace;
  • AP ou câmera PoE crítica: prefira enlace contínuo e testado.
